PMS-P500微机屏显式液压脉动疲劳试验机
2009-10-12 土木工程管理员 本站原创   (点击: )

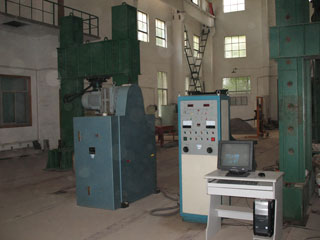

PMS-P500微机屏显式液压脉动疲劳试验机

型号规格:PMS-P500(带作动器100kN、250kN、500kN)

生产厂家:济南试金集团有限公司

1、主要用途与适用范围

PMS-P500微机屏显式液压脉动疲劳试验机主要适用于对各种大型零部件如:桥梁、桁架、汽车底盘、前后桥、机车车架、底盘及各种混凝土结构件进行静态压缩试验及动态单向脉动压缩及弯曲疲劳试验。

当脉动器的活塞位移量为零时,可做静态压力试验或保持长时间的压力试验,试验机脉动器油缸上部有五个分油孔,根据试验要求可安装几个液压作动器进行多点的动静试验,根据不同要求,工作频率在2Hz-8Hz范围内无级调速,振幅的变化和试验力的调整可在控制柜的电控来实现,试压机设有疲劳次数计数器,可按预选的疲劳次数自动停机或记录试验次数。

2、主要技术规格及参数

最大动试验力:500kN

最大静试验力:500kN,示值精度±1%

工作频率范围(无级调速):2Hz-8Hz

脉动器最大排量:400ml/次

计数器:累计运转100次记1字

500kN作动器:

最大振幅:两个作动器同时工作15mm

活塞最大行程:120mm

丝杠最大伸出量:400mm

加长管长度:400mm、800mm控制柜满量程显示值:5000计算机满量程显示值:5000

主电机功率:约11kW

3、计算机数据采集及处理系统

操作系统WINDOWSXP,全中文操作界面;

采用VXDs高速数据采集技术,实现多通道的高速数据采集;

计算机屏幕显示静态试验力,动态试验力上、下峰值,试验波形及试验频率、试验次数,控制打印机打印试验报告;

系统具有完整的文件操作功能用于试验曲线,试验数据的储存;同时,试验数据可以ASCII码形式进行存储,以便于进行二次数据处理

保管实验室:结构实验室 联系电话:8282412
