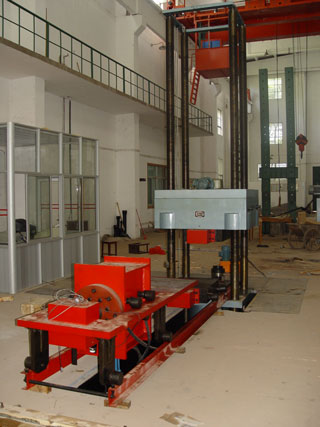

微机控制电液伺服压剪试验机YAW-J5000F
2009-10-12 土木工程管理员 本站原创   (点击: )

生产厂家:济南试金集团有限公司

1、主要用途与适用范围

YAW-J5000F微机控制电液伺服压剪试验机用于检验公路桥梁橡胶支座成品力学性能试验,用于混凝土试件、混凝土结构件、金属材料及金属结构件的抗压强度试验与弯曲试验,千斤顶标定试验等,广泛应用于冶金、建材、航空、航天、大专院校、科研单位等领域。

该试验机采用液压加载,传感器侧力,计算机软件POPWARE_PM_YAWJ控制试验进程并显示试验力及试验曲线,具有力控制和位移控制两种控制模式,有手动和闭环控制两种控制方式。可进行数据处理、存贮及打印;试验操作及数据处理能满足国标JT 3132.3--90及其他相关国标的要求,操作简单方便,试验数据准确可靠。

该试验机示值相对误差在±l%以内(从每档满量程的20%开始)。试验机外型整齐美观,操纵部分行程高度为3m,满足较高试件抗压强度试验的要求。

2、主要技术指标:

1)垂向主要技术指标

1、最大试验力:5000kN。

2、试验力测量范围:100~5000kN

3、压盘间最大距离:3000mm

4、上压板尺寸:600×800 mm

5、下压板尺寸:600×800 mm

6、上压板行程:0~3000 mm.

7、活塞行程:0~200 mm

8、油泵电机功率:5.5kW

2)横向主要技术指标

1、最大试验力:500kN

2、试验力测量范围:20~500kN

3、压板尺寸:600×800 mm

4、活塞行程:0~200 mm

5、测力方式:负荷传感器

6、显示方式:微机屏幕显示

7、油泵流量:31/min

8、油泵电机功率:1.5kW

9、浮动油缸调整高度:0~100mm

10、占用空间:4000mm×1000mm×700mm

3)试验机转角主要技术指标

1、最大试验力:500kN

2、试验力测量范围:100~500kN

3、活塞行程:0~200 mm

保管实验室:结构实验室 联系电话:8282412
