土木工程实验中心简介
2017-05-06     (点击: )



南华大学土木工程实验中心成立于1984年,前身是原衡阳工学院建筑工程实验中心和后来的中南工学院建筑工程实验中心。现隶属南华大学和城市建设学院二级管理,是南华大学重要的实验教学基地,主要承担建筑工程、岩土工程、道路桥梁工程、采矿工程、安全工程、城市地下工程等专业的实验教学任务;承担建筑结构试验》、《混凝土》、《土力学》、《土工测试技术》、《路基路面材料》、《测量学》、《土木工程材料》、《地质学》、《岩体力学》、《核安全与防护》等课程的实验教学,承担土木工程一级学科硕士研究生的科研实验指导工作,中心现开设实验项目56项,其中:验证性实验32项、综合性、设计性实验24项,年均36000人时数。

实验中心1993年10月通过湖南省计量认证,1995年5月通过国家级计量认证, 2000年10月通过了国家级计量认证复查。2005年10月通过国家计量认证/国家实验室认可/国防科技工业实验室认可的三合一评审,成为我省第一个同时获得国家计量认证、国家实验室、国防科技工业实验室认可的土木工程实验中心,从而使中心拥有了按国际认可准则开展实验的技术能力。

实验中心2005年通过教育部本科教学评估,2006年,2010年相继获得中央财政支持地方高校发展专项资金壹仟万元资助, 2006年6月中心获得湖南省普通高等学校基础课示范实验室建设立项,并于2009年顺利通过验收。2005年,实验中心与清华大学水利系签订合作协议,协助培养研究生。

   实验中心现有专职实验技术人员10人,其中高级职称7人、中级职称3人;兼职实验人员13人,其中教授3人,副教授10人。现有实验室面积2800余平方米,下设结构实验室、建筑材料实验室、岩土实验室、工程测量实验室、路桥实验室等五个实验室。大型实验仪器设备500余台(套),实验仪器设备总价值800余万元,先进的仪器设备有: 微机控制电液伺服600kN 、1000kN万能试验机,微机控制电液伺服3000kN压力试验机,电脑全自动砼快速冻融试验仪,电脑混凝土标养温湿度控制设备,全自动碱骨料反应试验箱,落锤式弯沉仪(拖车式),自动车辙试验仪,微机沥青混合料材料性能试验系统, Gps测量仪,NTS-962R全站仪,激光粒度仪,全自动岩石剪切仪,桩基动测仪,全自动固结仪,振动综合实验教学系统,50T电液伺服结构试验系统,意大利高精度探地雷达,动态信号分析仪,桥梁挠度检测仪,无线动态、静态测试系统等。

中心近几年来承担国家自然基金项目3项、国防课题2 项、省厅科研项目38项。研究生课题45项,博士生科研课题8项。横向研究项目25项。

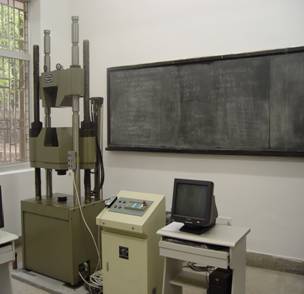

微机控制电液伺服万能试验机,

规格型号:WAW-EY1000C

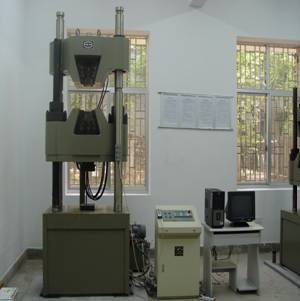

微机控制电液伺服万能试验机,

规格型号:WAW-EY600C

技术参数:

1、最大试验力: 1000kN;

2、试验力测量范围:20~1000kN;

3、试验机精度等级:1级

4、位移测量分辨力:0.01mm;

5、试验力示值精度: 示值的±1%;

6、变形测量精度:   示值的±1%;

7、最大拉伸试验空间:900 mm(包括活塞行程);

8、最大压缩空间:800 mm(包括活塞行程);

技术参数:

1、最大试验力: 600kN;

2、试验力测量范围:12-600kN;

3、试验力示值精度: ±1%

4、活塞行程:250mm;

5、活塞最大移动速度:70mm/min;

6、位移测量分辨力:0.01mm;

7、最大拉伸试验空间:900mm(包括活塞行程)

8、3.8 最大压缩空间:800mm(包括活塞行程)

主要应用:

1、混凝土、砂浆、水泥抗压强度试验;

2、金属、非金属材料的拉伸、弯曲、压缩和剪切试验;





微机控制电液伺服万能试验机

规格型号:WHY-3000

微机控制电液伺服压剪试验机

规格型号:YAW-J5000F

技术参数:

1、最大试验力: 3000kN;

2、试验力测量范围:120~3000kN;

3、试验机精度等级:1级

4、位移测量分辨力:0.01mm;

5、试验力示值精度: 示值的±1%;

6、变形测量精度:   示值的±1%;

7、最大试验空间:900 mm(包括活塞行程)

8、电机功率:3KW

技术参数:

1、最大试验力:5000kN。

2、试验力测量范围: 100~5000kN

3、压盘间最大距离:3000mm

4、上压板尺寸:600×800 mm

5、下压板尺寸:600×800 mm

6、上压板行程:0~3000 mm.

7、活塞行程:0~200 mm

8、油泵电机功率: 5.5kW

主要应用

混凝土、高强度混凝土、水泥构件及其它材料的力学性能试验

主要应用

混凝土试件、混凝土结构件、金属材料及金属结构件的抗压强度试验与弯曲试验















屏显式脉动疲劳试验机

型号、规格:PMS-P500

50T电液伺服静力加载系统

型号、规格:JAW-500型

技术参数:

1、最大动试验力:500kN

2、最大静试验力:500kN,示值精度±1

3、工作频率范围(无级调速):2Hz-8Hz

4、脉动器最大排量:400ml/

5、计数器:累计运转100次记1字

技术参数:

1、最大试验压力:500kN,最大试验拉力:500kN

2、试验力测量范围:10kN-500kN

3、试验力测量精度:±1%

4、试验加载速度范围:

5、力控制:1KN/min~100KN/min

6、位移控制:0.01mm/min~100mm/min

7、磁致伸缩位移传感器量程:210mm,分辨率:0.01mm,测量精度:±1%

主要应用

桥梁、桁架、汽车底盘、前后桥、机车车架、底盘及各种混凝土结构件进行静态压缩试验及动态单向脉动压缩及弯曲疲劳试验。

主要应用

建筑结构(如梁、柱、墙、框架等)的压缩、弯曲等性能试验,低周反复加载试验

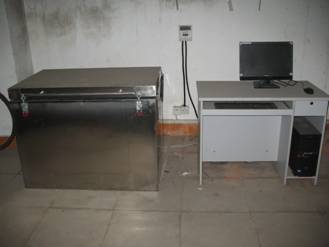

微电脑控制碱骨料反应试验箱

型号、规格:NJW-SJGL-27

电脑全自动砼快速冻融试验仪

型号、规格: NJW-HDK-9

技术参数:

1、最大同时试验试件:27×3

2、时间控制范围:09999小时可调

3、温度控制范围;4080可调

4、温控精度:±1

5、电源:220VAC

6、功率(kw):3.2

7、重量(kg):100

8、外形尺寸(mm):1800×520×645

技术参数:

1、最大同时试验试件:9×3

2、中心温度():冻结完成时,-17±2

融化完成时:8±2

3、温度范围():-2323

4、控温精度:0.5

5、二次保护温度:-3040

6、冻融循环周期(h):24

主要应用

砂、石、混凝土的碱活性试验(快速法、砂浆长度法)

主要应用:

适用于用相对动弹性模量损失、重量损失、耐快速冻融循环次数(抗冻等级)和抗冻耐久性系数作为评定指标的混凝土抗冻试验



微机控制电子万能试验机

型号、规格:WDW-20E

混凝土耐久性电测仪

型号、规格:NEL-PDR

技术参数:

1、最大试验力:    20KN

2、测 围:   最大试验力的2%100%

3、试验机精度级别:1

4、试验力准确度:  优于示值的±1%

5、横梁位移测量:  分辨率为0.01mm

6、调 围:   0.01-100mm/min

7、试 间:   800mm

8、主 式:   门式框架结构

技术参数:

1、测量精度:小于10-10cm2/s的氯离子扩散系数;

2 8分钟快速测试,

324小时内完成混凝土渗透性评定;
4
、全自动测控;

主要应用:

金属、非金属、防水材料、复合材料及制品的力学性能试验

主要应用:

可快速检测混凝土中的氯离子扩散系数,从而评价混凝土渗透性的高低。应用于混凝土工程结构耐久性设计、混凝土配合比的设计、施工质量波动控制与验收、钢筋腐蚀寿命预测

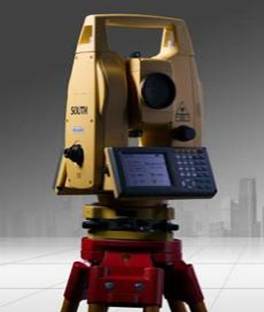

全站仪

型号、规格:NTS-962R

双频RTK

型号、规格:灵锐S86T

技术参数:

1、测距精度:2+2ppm;测程:单棱镜5.0km,无棱镜300m

2、测角精度:2″,绝对编码,最小读数:1″;

3、显 屏:3.5英寸超大液晶显示屏;

4、数字显示:999999.999,最小:1mm

5、镜筒长度:154mm

6、物镜有效孔径:望远45mm,测距50mm

   放大倍率:30×;

   视场角:130′;

   分辨率:3″;

7、自动补偿系统:双轴液体光电式电子补偿器;

8、管水准器:30/2mm,圆水准器:8/2mm



技术参数:

1RTK水平精度:±1cm+1ppm

2RTK垂直精度:±2cm+1ppm

3、静态、快速静态平面精度:±2.5mm+1ppm

4、静态、快速静态高程精度:±5mm+1ppm

码差分定位精度:0.45mCEP);

5、单机定位精度:1.5mCEP);

   GPSL1C/AL2EL2CL5

   GLONSSL1C/AL1PL2C/A(仅GLONSSM),L2P

   SBASL1C/AL5

   GIOVE-AL1 BOCE5AE5BE5AltBOC(可支持);

   GIOVE-BL1 CBOCE5AE5BE5AltBOC(可支持);

主要应用:

控制测量、地形图数据采集、公路及电力勘测、施工放样等

主要应用:

控制测量、地形图数据采集、公路及电力勘测、施工放样、CORS系统中的应用等

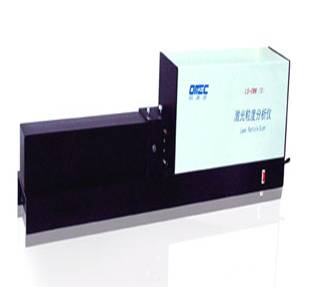

LS-CWM系列激光粒度仪

激光粒度分析仪

型号、规格:LS-CWM

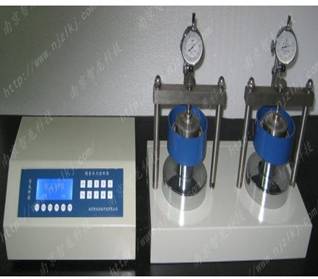

型全自动固结仪

型号、规格:GZQ-1

技术参数:

1. 测试范围:1-1000μm

2. 进样方式:湿法

3. 重复性误差: <3%

4. 测试时间:2-3分钟

5. 独立探测单元数:40

6. 光源:He-Ne激光器,功率2mW,波长0.6328μm

7. 工作环境:温度:5-35,湿度:<85%



技术参数:

1、出力:中压 0-4.8KN(0-1600KPa)  高压 0-9.6KN(0-3200KPa)

2、精度:0-100KPa 误差≤±1KPa100-3200KPa 相对误差≤±1.0%

3、灵敏度:中压:≤1KPa   高压:≤0.5KPa

4、零点可任意调节  加荷时间:<1秒;



主要应用:

可用于测量粒径大(D50>100μm)、粒度分布宽的固体粉末样品(比如河海泥砂、水煤浆、土壤、尾砂等)的粒度分布

主要应用:

各种固结试验,自动完成加卸荷及数据采集功能,可完全取代传统杠杆式固结仪



Integrated Measurement Solution

动态信号分析仪

型号、规格:AVANT-10

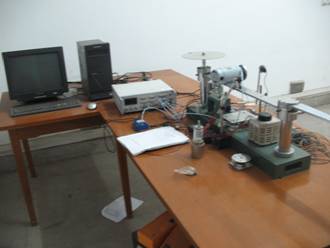

振动教学仪

型号、规格:XL3419

技术参数:

1、最高8个同步输入通道
2
24ADC/DAC
3
32位浮点DSP处理器
4
、最高每个通道192 KHz采样频率
5
AC, DC, ICP, TEDS (选项)
6
120 dB 动态范围
7
、信噪比大于100B

技术参数:

1、激振动频率范围:10-1000Hz

2最大激振力:200g

3最大行程:±1.5mm

4、加速度测量范围: 0199.9

5、速度测量范围:   0199.9mm/s

6、位移测量范围:   01999

7位移测量范围:01999

8速度测量范围:  0199.9mm/s

主要应用:

相关结构动态测试试验,可以对结构振型、阻尼、模态进行分析

主要应用:

结构振动实验教学研究,测量频率,幅值、单自由度系统模型参数测试,单自由度受迫振动固有频率、阻尼比测定等。





意大利高精度探地雷达

型号、规格:RIS K2

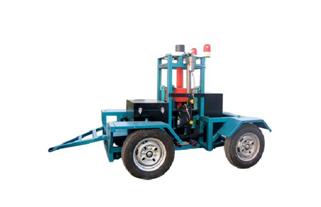

落锤式弯沉仪

型号、规格:JGFWD-5T

技术参数:

1、扫描速率: 4760/

2、             脉冲重复频率:400KHz(高速的脉冲重复频率使数据收集更快)

3、时       窗: 9999 nsec

4、采样点数: 128-8192

5、叠    数: 1-32768

6、分    率: 5psec

7、工作温度: 1040

8 A/D转换 16bit

9、环境标准: IP65

10、动态范围: >160dB

11、信    比: >160dB

12、天线:40 MHz,200 MHz ,600MHz,1600 MHz

技术参数:

1、冲击力5吨,精度2%。

2、动态力测量系统精度:小于2%-5%

3、位移测量范围:05mm

4、位移测量系统精度:小于2%-5%

5、每点测量时间:小于1分钟

6、脉冲荷载形状:半正弦波

7、脉冲荷载持续时间:15-30ms

主要应用:

砼结构内部缺陷分析,钢筋定位分析,保护层厚度检测,建筑物探伤(空洞、裂缝、蜂窝等)

隧道衬砌质量缺陷检测分析;高等级公路沥青层厚度、各层厚度评价、砾石层评价,公路路基病害分析;地质领域探测:地层剖面分析、断裂带分析基岩风化层、节理断裂带分布探测;

主要应用:

测定在动态荷载作用下产生的动态弯沉及弯沉盆。测试数据可用于反算路面结构层模量,评价路面的承载能力



自动车辙试验仪

型号、规格:QCZ-5

微机沥青混合料材料性能试验系统

型号、规格:LMT-2

技术参数:

1、试验台行走距离:±115mm

2、碾压速度:42±0.5/min

360时实验轮与试样接触压强为0.7±0.01Mpa(原配),可连续调节(调整);实验轮压强可达1.0 Mpa

4、标准轮高度连续可调,可适应高度大于200mm的试件;

5、主机恒温箱内可养生试件35块;

6、温度波动:±0.10.3,若电源稳定,可保证温度波动为±0.1

技术参数:

1、进口伺服电机驱动,升降速度为0.0250mm/min,无级可调;

2、容栅式数字百分位移传感器量程:025mm;分辩率:0.01mm

3、容栅式数字千分位移传感器量程:010mm;分辩率:0.001mm

4、压力传感器量程:02KN;精度:0.05%FS

5、压力传感器量程:0100KN;精度:0.05%FS

6、数采仪:电源220V×50HZ

7、升降行程:0100 mm

主要应用:

主要用于沥青混合料的高温抗车辙能力,也可用于沥青混合料配合比的设计和辅助检验, 可同时完成车辙和疲劳实验。

主要应用:

沥青混合料圆柱、棱柱劈裂,冻融劈裂、小梁弯拉、马歇尔稳定度实验
